浅谈FKDF低压发电机控制屏结构
发布时间：2023-05-21浏览次数： 188
FKDF低压发电机控制屏主要用于三相四线、电压400/230V、频率50Hz、额定功率 75〜lOOOkW的发电机组，作低压发电机控制、保护、测量、并网和配电用。

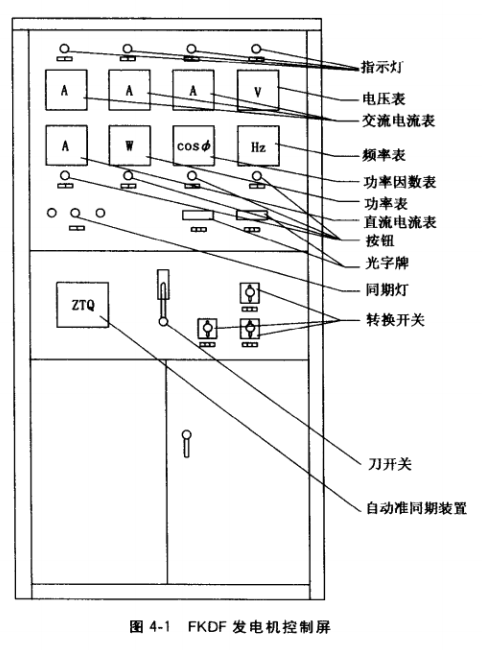

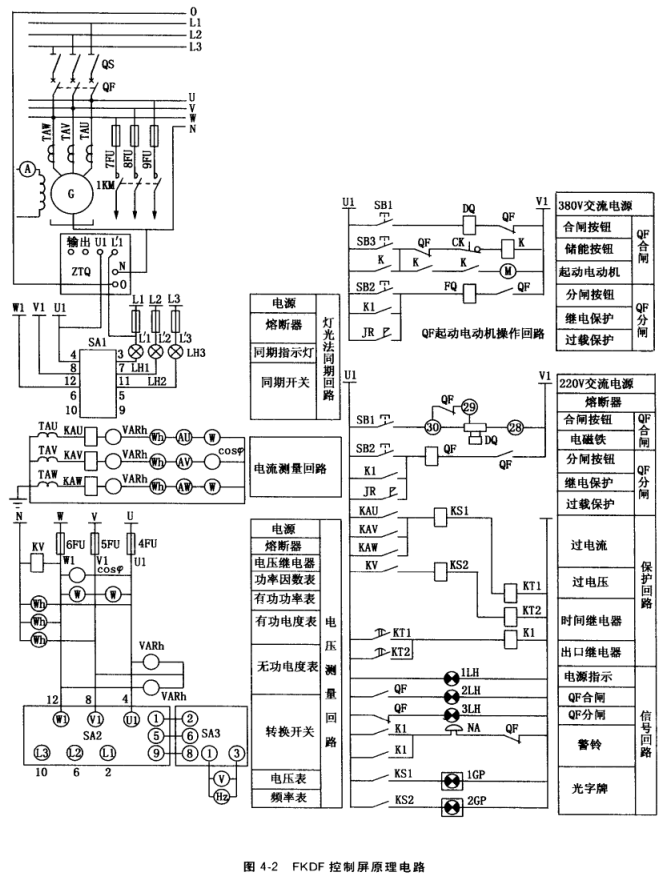

FKDF控制屏为封闭式结构，四面用钢板弯制而成，骨架采用成 型角钢（或钢板弯制），屏面上部为 开启式门，门上装有功率表、电流表（三相）、功率因数表、直流电流 表、频率表、电压表、信号灯、按 钮、并联装置和控制开关等，门内装有电压继电器、电流继电器、时 间继电器、信号继电器、屮间继电 器.有功、无功电度表和电铃等，屏的中部装刀开关和转换开关、自 动准同期装置，下部装电流互感器 等。其外形见图4-1，原理电路图 见图4-2,
以上是盛欣发电机租赁关于【浅谈FKDF低压发电机控制屏结构】的分析。
